Was ist ein Druckluftbremstrockner? Funktionsweise, Wartungs- und Auswahlanleitung

Ein LKW-Fahrer betätigt auf einer langen Gefällestrecke die Betriebsbremse und stellt fest, dass sich der Pedalweg etwas länger anfühlt als zuvor. Später öffnet ein Leitungsmechaniker den Ablasshahn des Behälters und Wasser strömt heraus. Dies ist die klassische Warnung, dass der Druckluft-Bremstrockner ausgefallen ist oder das Fahrzeug ohne ihn fährt. Wenn Sie nach einer klaren Antwort auf die Frage „Was ist ein Druckluftbremstrockner?“ suchen, lautet die Kurzfassung: Es handelt sich um die Komponente, die die Abluft des Kompressors reinigt und trocknet, bevor diese Luft in den Rest des Pneumatiksystems gelangt. Ohne sie würden Wasser, Öl und abrasive Partikel schnell Bremsventile, Bremskammern und alle anderen Komponenten hinter dem Kompressor beschädigen.

Was ist ein Druckluftbremstrockner?

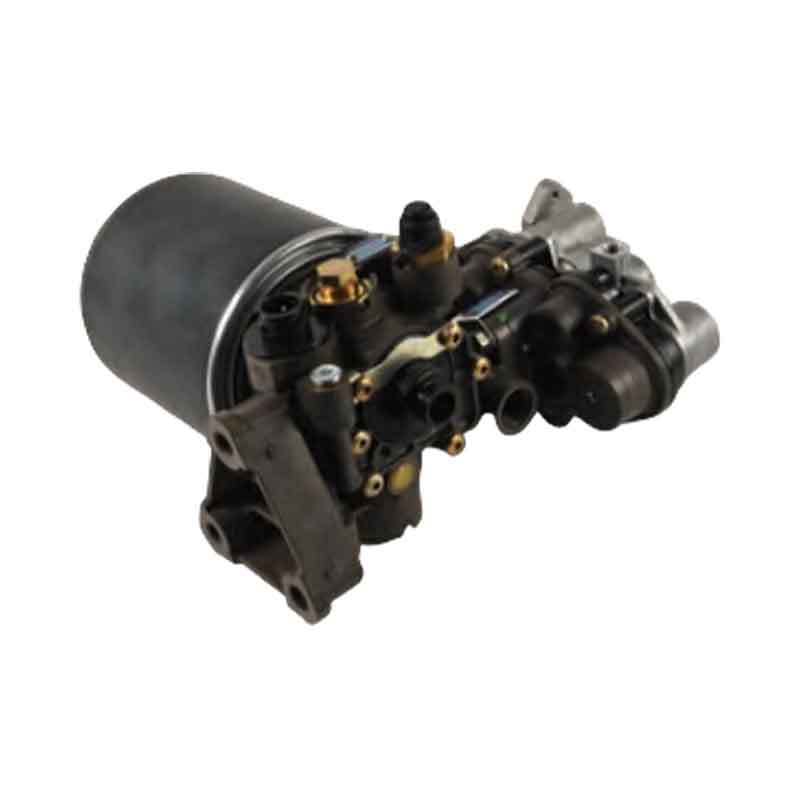

Ein Druckluftbremsentrockner ist ein Inline-Filtergerät vom Trockenmitteltyp, das zwischen dem Luftkompressor und dem Primärbehälter montiert wird, normalerweise am Rahmenträger oder in der Nähe des Kompressors selbst. Seine Aufgabe besteht darin, flüssiges Wasser, Wasserdampf, Ölaerosole und feste Verunreinigungen aus der heißen, unter hohem Druck stehenden Luft zu entfernen, die den Kompressor verlässt. Das Herzstück des Trockners ist eine austauschbare Trockenmittelkartusche, die Feuchtigkeit anzieht und speichert. Wenn der Kompressor seinen Abschaltdruck erreicht, entlässt der Trockner einen kleinen Luftstoß durch das Trockenmittel und drückt die gesammelte Feuchtigkeit durch das Entlüftungsventil heraus. Dieser Zwei-Zyklus-Prozess hält den Rest des Bremssystems sauber und trocken.

Warum Druckluft getrocknet werden muss

Druckluft ist niemals trocken. Wenn der Kompressor Umgebungsluft ansaugt, saugt er auch Feuchtigkeit an. Durch die Kompression erhöht sich die Lufttemperatur und der Partialdruck des Wasserdampfs. Während die heiße Luft in den Rohrleitungen und Behältern abkühlt, kondensiert der Wasserdampf zu flüssigem Wasser. Auch das Kompressoröl wird als feiner Nebel übertragen. Ohne Lufttrockner wird das Bremssystem zum Rastplatz für Wasser, Öl und Schmutz.

Die praktischen Konsequenzen sind vorhersehbar:

• Bei kaltem Wetter gefriert Wasser in den Luftleitungen und blockiert die Reaktion der Bremse.
• Feuchtigkeit verursacht Korrosion in Stahlbehältern und Ventilen und führt zu vorzeitigem Ausfall.
• Öl verunreinigt Gummimembranen, Dichtungen und O-Ringe, wodurch diese aufquellen und an Elastizität verlieren.
• Schmutz- und Kohlenstoffpartikel verstopfen die Ventilsitze und führen zu Undichtigkeiten und Druckverlusten.
• Selbst wenn ein Fahrer die Behälter täglich entleert, bleibt die innere Feuchtigkeit in schwer zugänglichen Ventildurchgängen ein Risiko.

Lufttrockner beseitigen den Großteil dieser Feuchtigkeit an der Quelle. Weitere Informationen zur Position des Trockners im gesamten Bremssystem finden Sie in unserem Artikel zum Thema Bremslufttrocknersystem .

So funktioniert ein Druckluftbremstrockner

Der Betrieb eines Lufttrockners ist in zwei Phasen unterteilt: den Ladezyklus und den Spülzyklus. Das Verständnis beider Phasen hilft bei der Diagnose und Wartung.

Ladezyklus

Während des Ladezyklus setzt der Kompressor das System unter Druck. Heiße, feuchte Luft tritt in den Trocknerkörper ein und durchläuft zunächst einen Ölabscheider oder Koaleszenzabschnitt. Dabei werden größere Öltröpfchen und etwas flüssiges Wasser entfernt. Die Luft strömt dann nach unten durch das Trockenmittelbett. Wasserdampf und Öldampf werden auf der Oberfläche des Trockenmittels adsorbiert, während trockene Luft zu einem internen Einweg-Rückschlagventil weiterströmt und zum Nasstank oder Primärbehälter austritt. Das Spülventil bleibt geschlossen und das Trockenmittel wird in dieser Phase zunehmend mit Feuchtigkeit gesättigt.

Spülzyklus

Wenn der Systemdruck die Abschalteinstellung des Reglers erreicht, entlastet der Kompressor und hört auf zu komprimieren. Der Trockner tritt dann in den Spülzyklus ein. Ein Entlüftungsventil in der Endabdeckung öffnet sich und entlüftet die um das Trockenmittel herum eingeschlossene Luft. Gleichzeitig strömt eine kleine Menge sauberer, trockener Luft aus dem Behälter nach hinten durch das Trockenmittel. Dieser Rückfluss transportiert absorbierte Feuchtigkeit und Ölrückstände durch das Spülventil und die Auslassöffnung nach außen. Das Trockenmittel ist regeneriert und bereit für den nächsten Ladezyklus. Der gesamte Spülvorgang dauert einige Sekunden und ist möglicherweise als kurzer Luftstoß zu hören.

Was das Trockenmittel tatsächlich bewirkt

Das Trockenmittel ist kein einfacher Filter, der Partikel einfängt. Es handelt sich um ein hygroskopisches Material, typischerweise aktiviertes Aluminiumoxid oder Kieselgel, das Wassermoleküle auf seiner Oberfläche adsorbiert. Da die wirksame Oberfläche eines Trockenmittelbetts enorm ist, hat eine relativ kleine Kartusche genug Kapazität, um die Luftzufuhr für jede Bremsbetätigung während einer einzelnen Fahrt zu trocknen. Im Laufe der Zeit kann das Trockenmittel zerbrechen, mit Öl verunreinigt werden oder einfach seine Kapazität verlieren, weshalb ein regelmäßiger Austausch der Kartusche unerlässlich ist.

Schlüsselkomponenten eines typischen Lufttrockners

Obwohl Lufttrockner je nach OEM und Modell leicht variieren, enthalten die meisten Geräte die gleichen Kernkomponenten. Die folgende Tabelle zeigt, was jede Komponente bewirkt.

So wählen Sie den richtigen Druckluftbremstrockner aus

Die Wahl eines Lufttrockners ist keine allgemeingültige Entscheidung. Dies wirkt sich auf die Zuverlässigkeit der Bremsen, die Wartungskosten und die Betriebszeit des Fahrzeugs aus. Hier sind die wichtigsten Auswahlpunkte, die Sie berücksichtigen sollten, bevor Sie ein Ersatzgerät kaufen oder ein neues Gerät spezifizieren.

• Komprimierenor output and system pressure: Der Trockner muss so dimensioniert sein, dass er den Luftdurchsatz des Kompressors und den normalen Druckbereich des Fahrzeugs, normalerweise 100 bis 130 psi, bewältigen kann.
• Anschlusstyp und Montage: Überprüfen Sie die Einlass-, Auslass- und Spülanschlussgewinde und prüfen Sie, ob der Trockner direkt am Kompressor oder an einer externen Rahmenhalterung montiert wird.
• Beheizt versus unbeheizt: Lkw, die in kalten Regionen betrieben werden, sollten einen beheizten Lufttrockner verwenden, um ein Einfrieren des Spülventils und des Trockenmittels zu verhindern.
• Integriertes Spülvolumen: Einige Modelle verwenden ein internes Spülvolumen, das in die Endabdeckung integriert ist, während andere externe Schläuche zu einem entfernten Reservoir benötigen. Bestätigen Sie, wofür Ihr Fahrzeug verkabelt und angeschlossen ist.
• Serviceintervall und Kartuschenverfügbarkeit: Suchen Sie nach einem Trockner mit einer weit verbreiteten Ersatzkartusche und nicht nach einem proprietären Design, dessen Wartung teuer wird.
• Prüfnormen: Stellen Sie sicher, dass der Trockner den relevanten Nutzfahrzeugnormen entspricht und dass das Werk eine Qualitätsdokumentation bereitstellen kann.

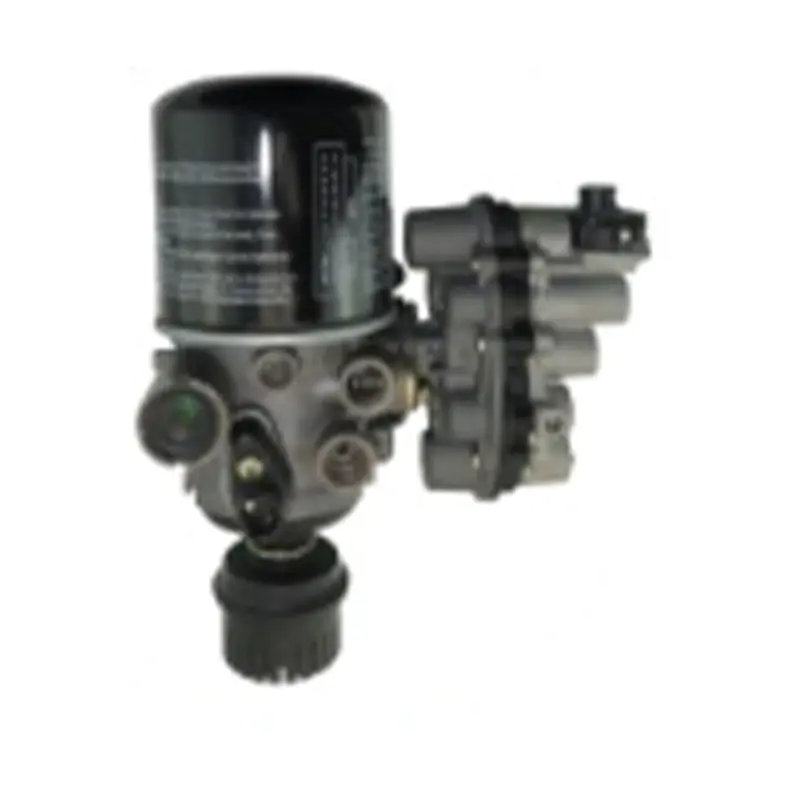

Wenn Sie ein altes Gerät ersetzen, ist es am sichersten, das vorhandene Montage- und Anschlussmuster anzupassen. Unser Produktsortiment umfasst mehrere Lufttrocknerkonfigurationen mit unterschiedlichen Anschlussgrößen und Heizoptionen, sodass Sie eine direkte Passform finden können, ohne die Luftleitungen nacharbeiten zu müssen. Sie können sich auch unser Fabrikprofil ansehen, um unseren Test- und Qualitätskontrollansatz zu verstehen: Warum Flotten und OEMs mit unserem Werk zusammenarbeiten .

Installations- und Wartungstipps

Die Installation eines Lufttrockners sieht einfach aus, aber ein paar Fehler können seine Wirksamkeit beeinträchtigen. Montieren Sie den Trockner immer so, dass die Spülluft nach unten zeigt und dass Sie sich von Kabeln und Schläuchen fernhalten. Achten Sie bei den Befestigungsschrauben und Luftanschlüssen auf das richtige Drehmoment, um Spannungsrisse zu vermeiden. Wenn der Trockner beheizt ist, stellen Sie sicher, dass der elektrische Anschluss nur dann unter Spannung steht, wenn die Zündung eingeschaltet ist, und stellen Sie sicher, dass die Heizung den vorgesehenen Strom zieht.

Plan für vorbeugende Wartung

• Täglich: Achten Sie auf ein kurzes Spülgeräusch, wenn der Kompressor den Abschaltdruck erreicht.
• Monatlich: Die Behälter manuell entleeren und auf Wasser oder Öl prüfen. Wasser in den Tanks bedeutet normalerweise, dass der Trockner nicht funktioniert.
• Alle 12 Monate oder 100.000 km, je nachdem, was zuerst eintritt: Überprüfen Sie das Trocknergehäuse auf Undichtigkeiten, ersetzen Sie die Trockenmittelpatrone und reinigen Sie den Ölabscheiderbereich.
• Nach dem Austausch der Kartusche: Lassen Sie den Kompressor mehrmals laufen und prüfen Sie, dass das Entlüftungsventil ohne Undichtigkeiten öffnet und schließt.

Die Bevorratung von Ersatzkartuschen ist die kostengünstigste Möglichkeit, ungeplante Ausfallzeiten zu vermeiden. Eine neue Trockenmittelkartusche stellt die volle Leistung des Trockners wieder her. Wenn Sie bereit sind, ein Gerät zu warten, prüfen Sie, ob die in unserem Sortiment verfügbaren Ersatzkartuschen der genauen Größe und dem Filtermedium für Ihr Trocknergehäuse entsprechen.

Häufige Fehlerzeichen und was sie bedeuten

Selbst ein gut gewarteter Lufttrockner zeigt irgendwann Verschleißerscheinungen oder Verschmutzungen. In der folgenden Tabelle sind die häufigsten Probleme aufgeführt, mit denen ein Techniker konfrontiert wird.

Häufig gestellte Fragen

Ist ein Lufttrockner dasselbe wie ein Luftfilter?

Nein. Ein Standard-Luftfilter entfernt Staub und Partikel, kann jedoch keinen Wasserdampf entfernen. Ein Lufttrockner entfernt sowohl Verunreinigungen als auch Feuchtigkeit. In vielen modernen Nutzfahrzeugen enthält der Lufttrockner auch einen geringen Anteil an Partikelfilterung, seine Hauptaufgabe ist jedoch die Trocknung.

Kann ein Lkw ohne Druckluft-Bremstrockner fahren?

Technisch gesehen ja, aber es ist nicht ratsam. Ein System ohne Trockner erfordert die tägliche manuelle Entleerung jedes Behälters, und selbst dann kommt es viel schneller zu Korrosion und Ventilverschmutzung. Bei Frost kann Feuchtigkeit in den Leitungen gefrieren und die Bremsen nicht mehr lösen. Die Kosten für den Austausch defekter Ventile und Bremskammern übersteigen die Kosten für einen Trockner bei weitem.

Wie oft sollte die Trockenmittelpatrone ausgetauscht werden?

Ein typisches Wartungsintervall beträgt alle 12 Monate oder 100.000 km, aber starke Belastungen, hohe Luftfeuchtigkeit und Ölverschmutzung können dieses Intervall verkürzen. Wenn Wasser in den Behältern gefunden wird, sollte die Kartusche sofort ausgetauscht werden, anstatt auf eine geplante Wartung zu warten.

Was macht die Heizung bei einem Warmlufttrockner?

Die Heizung erwärmt das Spülventil und den Bereich um den Trockenmittelauslass und verhindert so die Eisbildung bei kaltem Wetter. Wenn die Heizung ausfällt, kann der Trockner immer noch Luft trocknen, aber das Spülventil kann einfrieren, was zu einem Druckaufbau und einer verringerten Trocknerleistung führt.

Warum befindet sich Öl im Lufttrockner?

Eine gewisse Ölverschleppung ist normal, da der Kompressor seine eigenen beweglichen Teile schmiert. Der Lufttrockner entfernt einen Großteil davon. Wenn der Trockner jedoch mit Öl gesättigt ist, ist dies normalerweise ein Zeichen dafür, dass die Kolbenringe des Kompressors, das Auslassventil oder der Ölabscheider verschlissen sind, wodurch überschüssiges Öl in den Luftstrom gelangt.
